高温TiAl/Ti2AlNb合金扩散连接界面稳定性与组织管控

项目针对大阳城飞行器用Ti-Al系金属间化合物连接困难的问题，采用扩散连接和热机械处理相结合的技术，达到了TiAl合金和Ti2AlNb合金可靠连接与界面强化的目的，以解决Ti-Al系金属间化合物扩散连接接头易开裂、力学性能低的难题。

项目提出了TiAl合金与Ti2AlNb合金扩散连接界面脆性相控制方法，实现了这两类合金的扩散连接成型与组织控制一体化；发现表面氧化与残余应力共同作用可导致TiAl/Ti2AlNb扩散连接界面开裂，凝练出了解决TiAl/Ti2AlNb 连接件开裂问题的工艺方案；提出了适用于环形TiAl/Ti2AlNb结构的无限位扩散连接方法，实现了TiAl与Ti2AlNb环形件的可靠连接，焊合率大于95%。

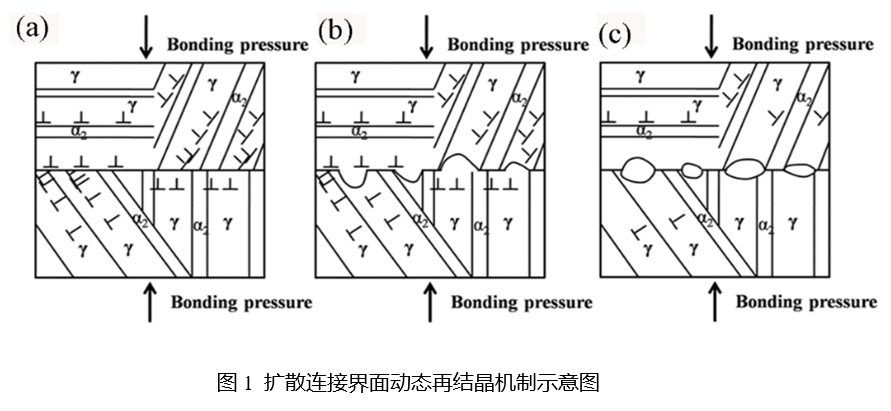

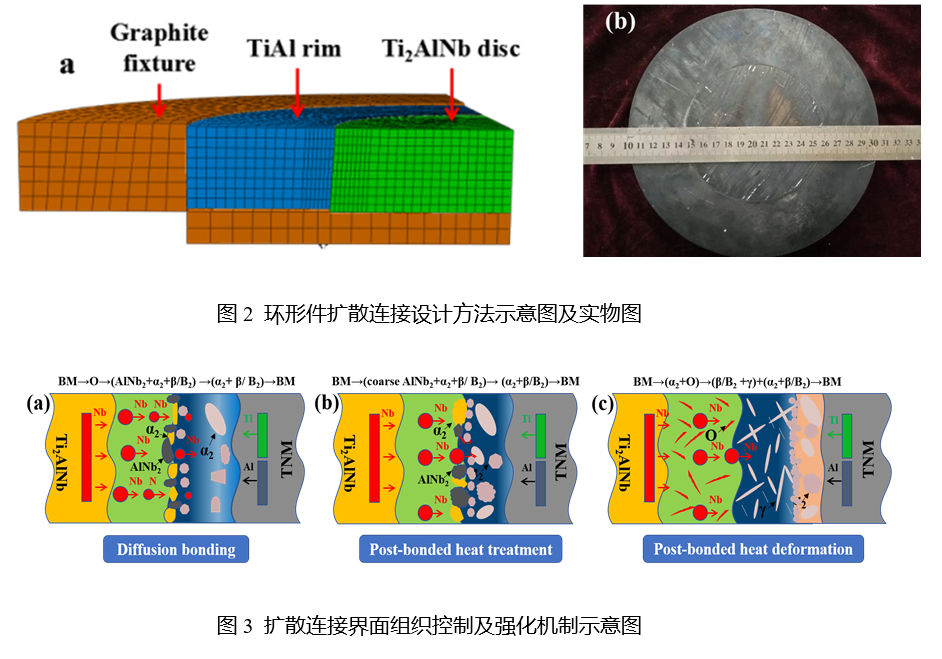

成果典型图片
